一、技术概述：当AI芯片遇上散热极限
1、什么是MLCP？
微通道液冷板（MLCP）是一项颠覆性的芯片级集成散热技术。它的核心创新在于：在芯片封装内部嵌入比头发丝还细的微米级冷却流道（宽度≤100μm），让冷却液直接流经芯片热源，实现近乎”零距离”的高效散热。
2、技术背景：从实验室到AI芯片
理论奠基：1981年，斯坦福大学学者首次提出微通道散热概念，展示了800W/cm²的惊人散热能力
现实需求：NVIDIA Rubin等下一代AI芯片功耗突破2000W，相当于把空调的发热量压缩到芯片大小
技术跨越：传统散热已触天花板，MLCP成为必由之路
3、与传统液冷的根本区别
特性 传统液冷 MLCP技术 现实比喻
散热原理 间接导热，冷板贴附表面 直接散热，冷却液直触热源 冰袋敷额头 vs 静脉注射退烧
流道尺寸 0.1mm到数毫米 微米级（≤100μm） 高速公路 vs 毛细血管网络
热阻值 >0.03℃·cm/W <0.015℃·cm/W 穿着棉袄散热 vs 裸身跳进泳池
散热效率 基础水平 提升3-5倍 普通电扇 vs 工业鼓风机
尺寸概念：1000μm = 1mm，MLCP流道比头发丝还要细
二、技术原理：微通道的魔法如何实现
MLCP技术的核心工作原理是基于微尺度流体动力学和直接液体冷却的协同效应。当冷却液被泵入微米级流道后，在极窄的通道内形成高速流动（通常流速可达数米/秒），与发热芯片表面进行紧密的热交换过程。这些微通道直接加工在芯片封装盖板内部或紧贴芯片表面，使得冷却液与热源之间的热传导路径极大缩短，几乎消除了所有中间热阻层。
MLCP的超高散热效能源于几个关键物理效应：首先，微通道提供了极大的比表面积（表面积与体积之比），使单位体积冷却液的热交换效率大幅提升，能够处理超过2000W的热功耗以及超过1kW/cm²的极端热流密度。其次，强迫对流效应通过水泵驱动冷却液在微通道内高速流动，持续带走已被加热的液体，替换为新的低温液体，维持恒定的温差梯度。此外，微尺度的流动会改变流体的动力学特性，使得热边界层非常薄，热阻显著降低，进一步强化了换热过程。
1、核心工作机制
MLCP的散热效能源于三大物理效应的完美结合：
极大比表面积：微通道提供巨大的热交换面积，轻松应对2000W热功耗和1kW/cm²热流密度
强迫对流效应：水泵驱动冷却液高速流动（数米/秒），持续带走热量
薄热边界层：微尺度流动显著降低热阻，强化换热过程
2、微通道设计精髓
结构创新亮点：
极致尺寸：50-100μm宽度的流道，在有限空间内创造巨大换热面积
智能布局：”Z”字形、波浪鳍片、仿生TPMS结构，优化流体路径
高密度网络：80mm×40mm盖板内集成数万条微通道，全面覆盖发热区域
定制化设计：基于CFD和拓扑优化，实现”量体裁衣”式流道布局
性能突破：优化后的液冷板换热量提升20%，压力损失降低70%
3、材料与制造的科技突破
3.1. 材料选择
高导热材料：MLCP通常采用铝合金6061、纯铜等高热导率材料作为基板。铜的热导率可达400W/m·K，是理想的选择，但其高反射率对传统激光加工提出挑战。新兴的高导热金属基板（热导率400W/m·K）和纳米碳涂层材料（热流密度达800W/cm²）也在被广泛应用。
主流材料：铝合金6061、纯铜（热导率400W/m·K）
新兴材料：高导热金属基板、纳米碳涂层（800W/cm²热流密度）
3.2. 精密制造工艺
蚀刻技术：能够制造出高精度的微通道，但成本高昂，加工速度较慢。
金属3D打印：可实现复杂结构的一体化制造，避免传统钎焊或组装带来的泄漏点。新技术如绿色激光或红光激光解决了铜等高反射率材料的加工难题。
微挤压技术：宁波精达等公司掌握的微通道挤压模具技术（流道≤100μm），能够高效生产微通道结构。
冲压技术：成本较低，但对于微通道尺寸和形状的限制较大。
3.3. 集成化革命
高导热材料：MLCP通常采用铝合金6061、纯铜等高热导率材料作为基板。铜的热导率可达400W/m·K，是理想的选择，但其高反射率对传统激光加工提出挑战。新兴的高导热金属基板（热导率400W/m·K）和纳米碳涂层材料（热流密度达800W/cm²）也在被广泛应用。
三、技术挑战：攀登散热珠峰的难关
1、制造工艺的三座大山
精度控制难关
在芯片金属盖上加工微米级流道（通常宽度≤100μm）需要极高的加工精度和稳定性控制，任何微小的偏差都可能导致流道堵塞或冷却液分布不均。解决方案包括采用高精度激光雕刻、电化学增材制造（ECAM，可实现33微米分辨率的铜制翅片）以及改进的挤压工艺（精度可达±0.05mm）。
良率成本困境
MLCP的制造过程涉及多个高精度步骤，导致其良率爬坡较慢，制造成本比现行Blackwell盖板高出5至7倍。行业通过优化工艺参数、引入人工智能质量检测和开发规模化生产方法来应对这些挑战，预计需要3-4个季度才能实现量产级别的良率。
材料加工难
铜等高导热材料的加工存在技术难点，特别是铜对传统红外激光的高反射率使得3D打印过程困难。解决方案包括采用绿色激光器（铜对绿色激光吸收率高达40%，是红外激光的8倍）和红光激光技术，这些新技术能够实现高质量纯铜打印。
2、可靠性的生死考验
泄漏防护
微通道结构直接与高价芯片接触，任何泄漏都可能导致整个GPU机架损坏，损失可达数百万元。解决方案是通过一体化成型技术制造无焊缝的整体结构，避免传统钎焊或组装带来的泄漏点。例如，Alloy Enterprises的堆锻技术（Stack Forging）用铝/铜薄片层压锻造，实现50微米通道且无焊缝，从根本上杜绝泄漏风险。
腐蚀控制
冷却液与金属材料长期接触可能引起电化学腐蚀，特别是当不同金属（如铜和铝）在同一个管路上使用时，因电势差差异会加速腐蚀过程。解决方案包括使用单一金属材料系统、添加腐蚀抑制剂以及开发纳米涂层技术（如中石科技的纳米碳涂层）解决微米级流道电气绝缘难题。
清洁度要求
微通道极易因微小颗粒或气泡而堵塞，对冷却液纯度和系统清洁度要求极高。MLCP需要的环境清洁度管控比传统液冷（10万级）更加严格，需要”更进一层”的高洁净度环境。解决方案包括采用物理防堵设计、高精度过滤系统以及自动化清洗技术。
3、系统集成的协同作战
MLCP冷却系统组成：
┌─────────────┐ ┌─────────────┐ ┌─────────────┐
│ CDU │───→│ 泵组 │───→│ 热交换器 │
└─────────────┘ └─────────────┘ └─────────────┘
↓ ↓ ↓
冷却液分配单元 驱动循环系统 最终散热环节
运行项目并下载源码
芯片封装协同：
英特尔方案：铟片焊料，利用低熔点和柔性克服热应力
全系统适配：
维护创新：祥鑫科技自密封快插接头，维护时间从小时级缩短至分钟级
四、市场应用：从AI芯片到千行百业
1、应用领域全景图
核心战场：AI芯片与数据中心
代表产品：NVIDIA Rubin/Feynman、AMD MI300、华为昇腾
价值量：单机柜超10万元（传统冷板仅8万元）
时间表：2026年NVIDIA Rubin大规模导入MLCP
新兴领域：
5G基站：功率放大器、基带单元散热
新能源汽车：IGBT模块、动力电池、充电系统
航空航天：高可靠性电子系统散热

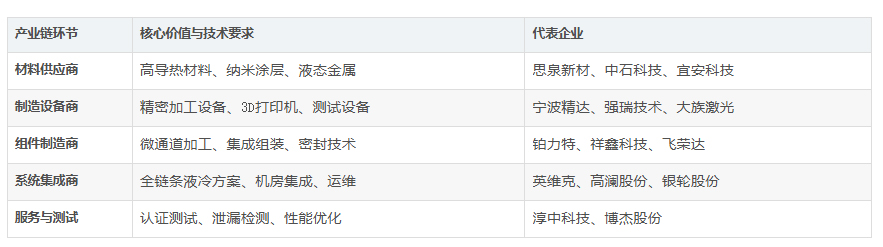

2、产业链生态图谱
环节 核心价值 代表企业
材料供应 高导热材料、纳米涂层 思泉新材、中石科技
制造设备 精密加工、3D打印 宁波精达、强瑞技术
组件制造 微通道加工、密封技术 江顺科技、祥鑫科技
系统集成 全链条液冷方案 英维克、高澜股份
3、市场前景：千亿赛道启航
价值量跃升：
单价是传统方案3-5倍
NVIDIA NVL72机柜：MLCP方案价值量＞10万元
市场规模预测：
2027年全球MLCP市场规模：突破千亿元
中国液冷服务器市场（2024-2029）：CAGR 46.8%
2029年市场规模：162亿美元
2025年渗透率：25%，市场规模超200亿元
五、未来趋势：散热技术的星辰大海
1、技术演进三大方向
精度革命：从微米级向纳米级进军
台积电探索：芯片表面直接激光雕刻微通道
功能融合：散热+传感+供电一体化
嵌入式光纤传感器实时监测
微控制阀实现动态流量调节
材料突破：
液态金属：宜安科技纳米级间隙填充技术
纳米流体：热传导系数提升20%+
2、技术融合的无限可能
分级散热系统：
数据中心散热架构：
芯片级(MLCP) → 模块级(浸没式液冷) → 机柜级(传统冷却)
↓ ↓ ↓
极致散热 高效热管理 环境散热
PUE＜1.1
运行项目并下载源码
混合技术方案：
微通道+相变液冷：银轮股份开发，效率提升3-5倍
MLCP+热电冷却：未来可能实现低于环境温度的冷却
3、产业化成熟路径
标准化进程：
接口、尺寸、连接器标准化
英维克Manifold分水排：确保并联支路流量均匀
成本下降预期：
宁波精达精密压力机：交付周期缩短50%，成本降低40%
3-5年内制造成本预计下降30%-50%
六、国产化机遇：中国GPU的散热抉择
1、国产GPU的MLCP应用考量
技术必要性：
国产GPU性能快速迭代 → MLCP需求增强
功耗密度逼近国际水平 → 散热技术升级迫切
产业化条件：
成本下降 + 可靠性验证 → 应用门槛降低
国内产业链完善 → 供应链安全保障
技术路线选择：
国产GPU散热技术路线：
传统风冷 → 普通液冷 → MLCP → 更先进散热
↓ ↓ ↓ ↓
当前主流 过渡方案 未来方向 技术储备
运行项目并下载源码
2、竞争格局分析
MLCP产业链包括材料供应商、制造工艺、系统集成与测试等多个环节，已形成完整的生态体系：

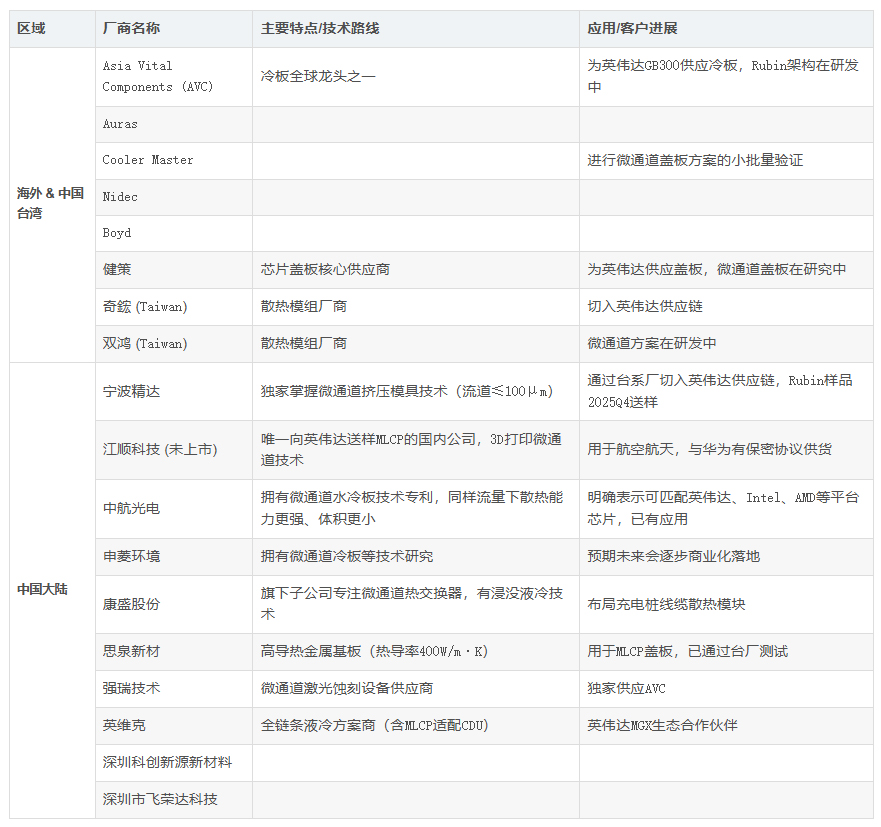

由于微通道液冷板技术门槛高，且行业动态变化快，以下信息主要基于近期公开资料，不构成任何投资建议。以下为主要的潜在厂商及其特点：
3、发展建议
短期策略：
加强产学研合作，突破关键技术
参与标准制定，掌握话语权
培育专业人才，构建技术储备
长期布局：
构建完整产业链，降低对外依赖
探索技术融合创新，实现弯道超车
关注替代技术发展，保持技术敏感性
结语
MLCP技术正引领着散热领域的革命性变革。对于蓬勃发展的国产GPU产业而言，这既是挑战也是机遇。提前布局MLCP技术研发，构建完整的产业生态，将为中国在AI芯片竞赛中增添重要筹码。
在散热这个看似”传统”的领域，微通道技术正在书写着”以小博大”的精彩故事——用比发丝还细的流道，解决比火炉还热的芯片散热难题。这不仅是技术的进步，更是工程智慧的极致体现。
